O-kroužky

O-kroužky

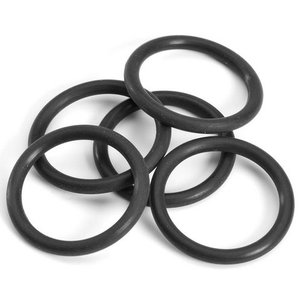

O-kroužek je těsnění z pryže určené k zabránění nežádoucí propustnosti nebo ztráty kapaliny či plynu. Těsnicí schopnost je závislá nejen na O-kroužku, ale i na zástavbovém prostoru.

Tvarově je O-kroužek anuloid, tj. prstenec s kruhovým průřezem. Zástavbový prostor, většinou drážka s těsněnou protiplochou, slouží k uložení O-kroužku. Spojení těchto prvků - O-kroužek a těsněný prostor - vytváří utěsnění O-kroužkem.

O-kroužek je vyráběn ze syntetických kaučuků v přesných rozměrových tolerancích a vysoké povrchové kvalitě. Jeho těsnicí schopnost je dána axiálním nebo radiálním stlačením průřezu O-kroužku. Pryžový materiál se chová jako nestlačitelná vysoce viskozní kapalina s vysokým povrchovým napětím. Vlivem pùsobícího tlaku a uložení dochází k tvarovým změnám průřezu O-kroužku. Na stykových těsněných plochách mezi O-kroužkem a zástavbovým prostorem je předpětí zvyšováno působícím provozním tlakem.

Výhody O-kroužků:

  • Těsní v širokém rozsahu tlaků, teplot a tolerancí
  • Snadná údržba, nevyžadují dotahování ap
  • Malý nárok na prostor
  • Nízká hmotnost
  • Možnost opakovaného použití na rozdíl od neelastických těsnění
  • Životnost odpovídající při správném konstrukčním provedení obvykle periodě stárnutí pryže
  • Selhání O-kroužku se projevuje obvykle pozvolna a upozorňuje na nutnost výměny
  • Konstantní stlačení O-kroužku při axiálním utěsnění, zamezující jeho znehodnocení na rozdíl od plochého těsnění
  • Ekonomicky nejvýhodnější konstrukční řešení

druh pryže :
NBR - nitrilová pryž (olejovzdorná pryž, pro normalizovanou těsnicí techniku)
AU - polyuretanová pryž (mechanicky vysoce namáhané O-kroužky)
FPM - fluorové pryže, viton (odolné provozním teplotám do +200 °C)
SBR - butadienstyrenová pryž (pro brzdové kapaliny na glykolové bázi)
EPDM - etylénpropylénový kaučuk (pro brzdové kapaliny na glykolové bázi)
MVQ - silikonová pryž (pro extrémní mínusové i plusové teploty)

Užití pro minimální a maximální teploty (°C)
Teplota NBR AU FPM SBR EPDM MVQ
maximální 130 80 220 120 150 200
minimální -40 -25 -25 -45 -40 -80

odolnost :

  • NBR: ropné produkty, mazací, rostlinné a živočišné produkty, vzduch
  • FPM: minerální kyseliny, louhy a pára, minerální oleje, alifatické a aromatické uhlovodíky, povětrnostní vlivy, mikroorganismy
  • MVQ: kyseliny a zásady, částečně neagresivní oleje, kyslík, povětrnostní vlivy a ozon
  • AU: agresivní oleje, minerální oleje, motorové a převodové oleje, benzín, motorová nafta, mazací tuk, alifatické uhlovodíky a vzduch
  • SBR: brzdová kapalina, alkoholy, glykol a určité ketony, silikonové oleje a tuky
  • EPDM: brzdové a chladící kapaliny, vodní prostředí, horká voda a pára, povětrnostní vlivy, oxidace a ozon

rozměry:

  • d1 - vnitřní průměr kroužku
  • d2 - síla stěny
