Kuličkové dopravní jednotky

Kuličkové dopravní jednotky

Kuličkové dopravní jednotky jsou komponenty určené pro sestavování systémů pro manipulaci s materiálem. Tyto systémy umožňují snadný posun a otáčení břemen v jedné rovině v jakémkoli směru. Většina typů se také s výhodou používá jako pojezdová kola a opěrné a pojezdové kladky. Během více než šedesátileté historie výroby se kuličkové jednotky staly důležitým prvkem při řešení problémů v oblasti manipulace.

Kuličková jednotka se skládá z jedné větší nosné koule, která je uložena v sedle z menších kuliček. Toto sedlo je vytvořeno umístěním kuliček do polokulovité misky z kalené oceli. Těleso jednotky může být osazeno těsněním, které čistí kouli při otáčení. Tato konstrukce převádí smykové tření na tření valivé a umožňuje posunovat těžkým břemenem všemi směry minimální silou. Jednotky mohou být použity v jakékoliv poloze, ale vychýlení od svislé osy u většiny jednotek snižuje jejich nosnost.

Způsoby upevnění

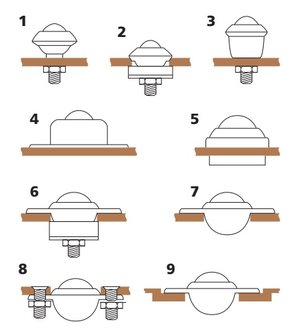

Na obrázku jsou uvedeny způsoby upevnění, vycházející z vlastní konstrukce jednotek. Pro jednotky EURO, HEAVY - DUTY a některé další je možno použít upevňovací prvky CL.

Materiál - standardně se jednotky vyrábí ve čtyřech materiálových provedeních
Provedení Nosná koule Kuličky Těleso
TYP 13 CrC ocel (60-66 HRC) CrC ocel (60-66 HRC) Ocel pozinkovaná
TYP 14 Nylon 66 CrC ocel (60-66 HRC) Ocel pozinkovaná
TYP 15 Nerez ocel AISI 420 (52-58 HRC) Nerez ocel AISI 420 (52-58 HRC) Nerez ocel AISI 304
TYP 16 Nerez ocel AISI 420 (52-58 HRC) Nerez ocel AISI 420 (52-58 HRC) Ocel pozinkovaná

Mazání

Každá jednotka je naplněna mazivem při výrobě a normálně nevyžaduje další přimazávání. V určitých případech se přimazávání doporučuje, a to plastickým mazivem nebo olejem, na některých typech jsou k tomuto účelu vytvořeny mazací otvory. Při mazání jednotek je třeba si uvědomit, že některé nečistoty buď rozptýlené ve vzduchu nebo vznikající vlastním posunem břemen po jednotkách mohou s mazadlem vytvořit pastovitou hmotu, která zanáší jednotky a brání volnému otáčení nosné koule.

V tomto případě je výhodnější jednotky mazat co nejméně a nebo vůbec a použít jednotky bez těsnění a s otvorem pro odchod nečistot.

Čištění

V prašném prostředí by měl být použit vhodný čistící prostředek, k promývání jednotky například petrolej, k uvolňování kuliček např. WD 40 a jiné podobné universální přípravky. Většina typů jednotek má otvor pro odchod nečistot. Jednotky bez otvoru je možno na zvláštní požadavek dodat s otvorem.

Pracovní teplota

Jednotky normálně pracují v teplotním rozsahu -30 až +70 °C nárazově až 100 °C. Pro vyšší teploty je nutno použít speciální těsnění. Od +150 do +200 °C je možno použít typ 15 bez těsnění.

Rychlost posunu

Je doporučena maximální rychlost posunu břemene po jednotce 1 m/s, pro TYP -  m/s.

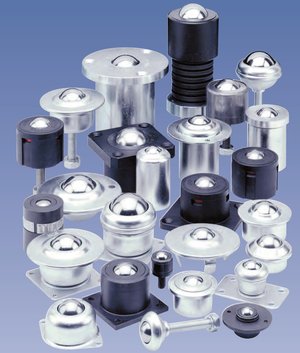

Přehled jednotek:



přírubové jednotky             jednotky s upevňovacím šroubem         jednotky se základovou deskou



jednotky do trubek            jednotky GLIDE a upevňovací objímky                  jednotky EURO



jednotky HI-TECH              jednotky HEVI-LOAD 0, 1, 2 a 3                jednotky HEVI-LOAD 5 a 6



jednotky TUFF                        jednotky HEAVY-DUTY 800                         odpružené jednotky



upevňovací prvky                          jednotky FLOAT-ON                                 miniaturní jednotky

Použití kuličkových jednotek

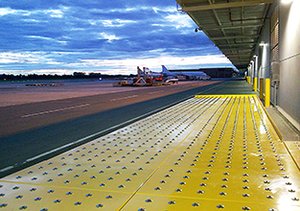

Zařízení letiště pro manipulaci s AIR CARGO hliníkovými kontejnery

Kuličkový stůl před lisem pro rychlou výměnu tvářecích nástrojů

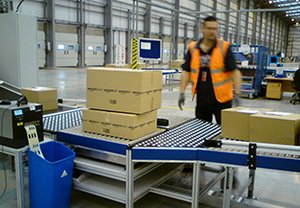

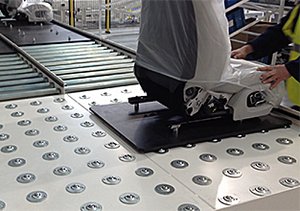

Kuličkové stoly jako součást montážní linky

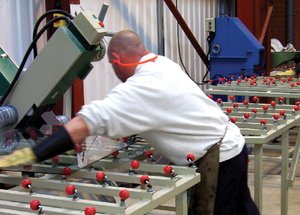

Nábytkářská výrobní linka

Kuličkový stůl před lisem pro rychlou výměnu tvářecích nástrojů

Lože lisu 600 t osazené jednotkami DL pro snadné zavedení a fixaci tvářecího nástroje
