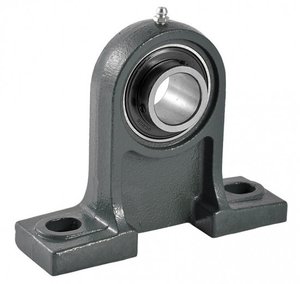

UCPH
stojatý typ je určený tam, kde je omezena montážní plocha. Domeček se připevňuje šrouby do dvou závitových otvorů na podstavci ložiska.
Značení jednotky UCPH dle jednotlivých výrobců:
|
Výrobce |
Označení |
|
TIMKEN |
nevyrábí |
|
FKL |
nevyrábí |
|
INA |
nevyrábí |
|
FAG |
nevyrábí |
|
SKF |
nevyrábí |
|
NSK |
nevyrábí |
|
NTN |
UCPH |
|
ASAHI |
UCPH |
|
KOYO |
UCPH |
|
JIB |
UCPH |
Ložiskové jednotky se skládají z oboustranně utěsněného jednořadého kuličkového ložiska a tělesa, v němž je ložisko s kulovým povrchem vnějšího kroužku výkyvně uloženo.
Ložisko vychází z konstrukce jednořadého kuličkového ložiska (např. řada 6200) se zaobleným vnějším kroužkem. Z tohoto důvodu ložiskové jednotky mohou vyrovnávat i velké nesouososti.
Tělesa se vyrábějí litinová, plechová, nerezová nebo plastová, stojatá nebo přírubová a speciální.
Na hřídel se ložisková jednotka upíná jednoduchým způsobem nejčastěji pomocí excentrického kroužku případně stavěcích šroubů. Pro tuto snadnou montáž se ložiskové jednotky používají v mnoha průmyslových odvětvích.
