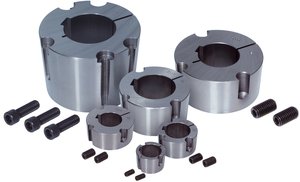

Upínací pouzdra Taper bush

Kuželová upínací pouzdra TB (Taper Bush) slouží k upínaní TB řemenic nebo jiných prvků s TB nábojem na hřídel. Při montáži se pouzdro vloží do náboje a volně, pouze ručně, se do nalícovaných otvorů našroubujímontážní šrouby. Tento komplet se usadí na hřídel tak, aby pero lehce vjelo do drážky. Střídavým utahováním montážních šroubů se pouzdro vtlačí do náboje a pevně uchytí na hřídeli. Pouzdra TB je možno použít i na hřídelích bez drážky bez použití zajišťovacího pera. Sníží se tím, ale velikost maximálního přenášeného krouticího momentu.

Konstrukce, provedení, značení

Každá TB řemenice nebo jiný prvek upínaný TB pouzdrem obsahuje ve svém  označení  č. TB pouzdra,  kterým  se  upíná. Každé  č. pouzdra se vyrábí  ve variantách pro různé  průměry hřídelí. Označení konkrétního upínacího  pouzdra  tedy vždy obsahuje  své  číslo + průměr hřídele, na kterou je možné pouzdro nasadit. Například TB 1210 - 20.


Návod na montáž a demontáž upínacích pouzder TB

Montáž

  •     Před montáží  je nutno  očistit a odmastit všechny dosedací plochy a závity.
  •     Namažte závity, pouzdro vložte do řemenice a usaďte ho do správné polohy.
  •     Lehce zašroubujte šrouby do vzniklých nalícovaných otvorů.
  •     Nyní celý komplet usaďte na hřídel tak, aby pero lehce vjelo do drážky.
  •     Utáhněte šrouby předepsaným utahovacím momentem.
  •     Po krátké době provozu (0,5-1 hod.) překontrolujte  utažení.

 Demontáž

  •     Vyšroubujte šrouby z montážních otvorů a našroubujte je do demontážních otvorů.
  •     Současným utahováním šroubů uvolněte řemenici z pouzdra.
  •     Pouzdro stáhněte z hřídele.
Zobrazení:
106 položek
Položek na stránku:244872
Strana 1/106123...106další
pouzdro TB 1108-16

pouzdro TB 1108-16

kód zboží: 001109
95,37 Kč bez DPH 115,40 Kč s DPH
ks
-+
na objednávku
pouzdro TB 1108-20

pouzdro TB 1108-20

kód zboží: 001110
103,46 Kč bez DPH 125,19 Kč s DPH
ks
-+
na objednávku
pouzdro TB 1610-24

pouzdro TB 1610-24

kód zboží: 001111
148,93 Kč bez DPH 180,21 Kč s DPH
ks
-+
na objednávku
pouzdro TB 1610-25

pouzdro TB 1610-25

kód zboží: 001112
160,15 Kč bez DPH 193,78 Kč s DPH
ks
-+
na objednávku
pouzdro TB 1610-28

pouzdro TB 1610-28

kód zboží: 001113
160,15 Kč bez DPH 193,78 Kč s DPH
ks
-+
na objednávku
pouzdro TB 1610-32

pouzdro TB 1610-32

kód zboží: 001114
148,93 Kč bez DPH 180,21 Kč s DPH
ks
-+
na objednávku
pouzdro TB 2012-42

pouzdro TB 2012-42

kód zboží: 001115
202,36 Kč bez DPH 244,86 Kč s DPH
ks
-+
na objednávku
pouzdro TB 1610-30

pouzdro TB 1610-30

kód zboží: 002116
152,78 Kč bez DPH 184,86 Kč s DPH
ks
-+
na objednávku
pouzdro TB 2012-38

pouzdro TB 2012-38

kód zboží: 002487
202,36 Kč bez DPH 244,86 Kč s DPH
ks
-+
na objednávku
pouzdro TB 1610-20

pouzdro TB 1610-20

kód zboží: 002502
151,28 Kč bez DPH 183,05 Kč s DPH
ks
-+
na objednávku
pouzdro TB 3535-60

pouzdro TB 3535-60

kód zboží: 015462
1 161,92 Kč bez DPH 1 405,92 Kč s DPH
ks
-+
na objednávku
pouzdro TB 2012-24

pouzdro TB 2012-24

kód zboží: 015474
207,60 Kč bez DPH 251,20 Kč s DPH
ks
-+
na objednávku
pouzdro TB 1108-19

pouzdro TB 1108-19

kód zboží: 015531
104,49 Kč bez DPH 126,43 Kč s DPH
ks
-+
na objednávku
pouzdro TB 1210-20

pouzdro TB 1210-20

kód zboží: 015537
131,49 Kč bez DPH 159,10 Kč s DPH
ks
-+
skladem 1 ks
pouzdro TB 1108-24

pouzdro TB 1108-24

kód zboží: 015661
95,37 Kč bez DPH 115,40 Kč s DPH
ks
-+
na objednávku
pouzdro TB 1108-28

pouzdro TB 1108-28

kód zboží: 015662
96,90 Kč bez DPH 117,25 Kč s DPH
ks
-+
na objednávku
pouzdro TB 2012-28

pouzdro TB 2012-28

kód zboží: 015731
206,59 Kč bez DPH 249,97 Kč s DPH
ks
-+
na objednávku
pouzdro TB 1008-25

pouzdro TB 1008-25

kód zboží: 015756
89,65 Kč bez DPH 108,48 Kč s DPH
ks
-+
na objednávku
pouzdro TB 1210-25

pouzdro TB 1210-25

kód zboží: 015769
131,49 Kč bez DPH 159,10 Kč s DPH
ks
-+
na objednávku
pouzdro TB 1310-28

pouzdro TB 1310-28

kód zboží: 015770
147,50 Kč bez DPH 178,48 Kč s DPH
ks
-+
na objednávku
pouzdro TB 1210-28

pouzdro TB 1210-28

kód zboží: 015814
131,47 Kč bez DPH 159,08 Kč s DPH
ks
-+
na objednávku
pouzdro TB 1210-24

pouzdro TB 1210-24

kód zboží: 015815
124,20 Kč bez DPH 150,28 Kč s DPH
ks
-+
na objednávku
pouzdro TB 2012-25

pouzdro TB 2012-25

kód zboží: 015853
202,36 Kč bez DPH 244,86 Kč s DPH
ks
-+
na objednávku
pouzdro TB 2012-14

pouzdro TB 2012-14

kód zboží: 015859
202,36 Kč bez DPH 244,86 Kč s DPH
ks
-+
na objednávku
