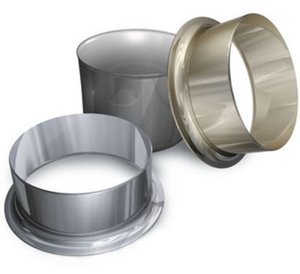

Opravná hřídelová pouzdra - speedi sleeve

Opravná hřídelová pouzdra se používají k opravě opotřebených stykových ploch na koncích hřídelí. Tenkostěnné pouzdro má vysoce kvalitní povrch, který poskytuje optimální stykovou plochu pro hřídelové těsnicí kroužky. Toto pouzdro se jednoduše nasune na poškozenou plochu a představuje stejně kvalitní povrch jako nová hřídel.

Nevyžaduje demontáž hřídele ani obráběcí operace, a nákladná doba odstávky je proto minimální. Protože je možné použít těsnění stejného rozměru, jako bylo původní těsnění, není potřeba hledat jiná těsnění, ani disponovat zásobou těsnění různých rozměrů, což také šetří čas.

Montážní přístup:

  1. Stykovou plochu pro těsnění na hřídeli očistěte. Veškeré otřepy a drsná místa odstraňte pilníkem a ujistěte se, že pouzdro nebude montováno přes drážky pro pero, příčné otvory, klínové drážky nebo něco podobného.
  2. Změřte průměr v místě, kde bude umístěno pouzdro, na neopotřebované části hřídele. Měření proveďte ve třech rovinách a vypočtěte průměr z těchto hodnot (aby bylo zajištěno, že hřídel odpovídá specifikacím). Je-li střední průměr v toleranci pro daný rozměr pouzdra, pak má pouzdro dostatečný přesah, aby se i bez lepidla na hřídeli neposouvalo ani neprotáčelo.
  3. Určete, kam je třeba pouzdro umístit, aby překrylo drážku po opotřebení od těsnění. Proveďte měření k poškozenému místu nebo lokalitu označte přímo na povrchu. Pouzdro je třeba umístit přes opotřebené místo, nikoli je nasunout nadoraz nebo nechat v rovině s koncem hřídele.
  4. Mělké drážky není třeba zaplňovat. Na vnitřní povrch pouzdra lze alternativně nanést tenkou vrstvu těsnicí pasty, která nevytvrzuje. Těsnicí materiál, který se dostal na hřídel nebo na vnější povrch pouzdra, očištěním odstraňte.
  5. Došlo-li k vydření hřídele do hloubky, vyplňte drážky kovovým epoxidovým tmelem. Pouzdro namontujte ještě před vytvrzením tmelu. Bude tak možné pouzdrem setřít veškerý přebytečný tmel. Z povrchu vnějšího průměru pouzdra setřete zbytek tmelu.
  6. Nikdy neohřívejte pouzdro kvůli montáži.
  7. Jemně klepejte na střed montážního přípravku, dokud pouzdro nezakryje místo opotřebené od těsnění. Je-li montážní přípravek příliš krátký, lze použít kus trubky s neostrými hrany a bez otřepů. Zajistěte, aby vnitřní průměr trubky byl stejný jako vnitřní průměr montážního přípravku. Dbejte na to, abyste nepoškrábali přesně broušenou plochu na vnějším průměru pouzdra.
  8. Pouzdro by mělo být namontováno tak, že vnější hrana pouzdra plně dosedá na průměru hřídele. Nesmí přesahovat, protože ostrá hrana by poškodila těsnicí břit během montáže těsnění.
  9. V případě, že příruba byla nastřižena, pomocí úzkých plochých kleští uchopte přírubu a ohněte ji pryč od těsnicího povrchu. Dále opatrně otáčejte kleštěmi jako když navíjíte cívku, abyste konec pouzdra nezvedli od hřídele nebo nezanechali hrubé hrany. Přírubu je třeba odstraňovat opatrně, aby nedošlo k poškození povrchu pouzdra na jeho vnějším průměru.
  10. Po montáži pouzdra proveďte znovu kontrolu na otřepy, které by mohly těsnění poškodit.
  11. Před montáží těsnění naneste na pouzdro mazivo, které bude použito k mazání.
  12. Pokračujte s montáží těsnění.
Zobrazení:
115 položek
Položek na stránku:244872
Strana 1/115123...115další
WSH R 50x 57x 14/ 17 (CR 99196)

WSH R 50x 57x 14/ 17 (CR 99196)

Značka: DICHTOMATIK
kód zboží: 016310
322,56 Kč bez DPH 390,30 Kč s DPH
ks
-+
skladem 2 ks
WSH R 80x 90x 11/ 15 (CR 99317)

WSH R 80x 90x 11/ 15 (CR 99317)

Značka: DICHTOMATIK
kód zboží: 016314
417,15 Kč bez DPH 504,75 Kč s DPH
ks
-+
skladem 2 ks
WSH R 38x 45,2x 13/ 17 (CR 99147)

WSH R 38x 45,2x 13/ 17 (CR 99147)

Značka: DICHTOMATIK
kód zboží: 016323
307,33 Kč bez DPH 371,87 Kč s DPH
ks
-+
na objednávku
WSH R 12x 15,5x 6/ 8,4 (CR 99049)

WSH R 12x 15,5x 6/ 8,4 (CR 99049)

Značka: DICHTOMATIK
kód zboží: 016333
267,73 Kč bez DPH 323,95 Kč s DPH
ks
-+
na objednávku
WSH R 14x 19,1x 6,3/ 9,9 (CR 99055)

WSH R 14x 19,1x 6,3/ 9,9 (CR 99055)

Značka: DICHTOMATIK
kód zboží: 016335
320,56 Kč bez DPH 387,88 Kč s DPH
ks
-+
na objednávku
WSH R 15x 19,1x 5/ 9 (CR 99059)

WSH R 15x 19,1x 5/ 9 (CR 99059)

Značka: DICHTOMATIK
kód zboží: 016336
253,44 Kč bez DPH 306,66 Kč s DPH
ks
-+
skladem 1 ks
WSH R 15,88x 19,1x 8/ 10,3 (CR 99062)

WSH R 15,88x 19,1x 8/ 10,3 (CR 99062)

Značka: DICHTOMATIK
kód zboží: 016337
320,56 Kč bez DPH 387,88 Kč s DPH
ks
-+
na objednávku
WSH R 16x 18,2x 8/ 11,1 (CR 99058)

WSH R 16x 18,2x 8/ 11,1 (CR 99058)

Značka: DICHTOMATIK
kód zboží: 016338
253,44 Kč bez DPH 306,66 Kč s DPH
ks
-+
na objednávku
WSH R 17x 22,2x 8/ 11 (CR 99068)

WSH R 17x 22,2x 8/ 11 (CR 99068)

Značka: DICHTOMATIK
kód zboží: 016339
253,37 Kč bez DPH 306,58 Kč s DPH
ks
-+
skladem 2 ks
WSH R 17,93x 24,4x 8/ 11 (CR 99082)

WSH R 17,93x 24,4x 8/ 11 (CR 99082)

Značka: DICHTOMATIK
kód zboží: 016340
266,56 Kč bez DPH 322,54 Kč s DPH
ks
-+
na objednávku
WSH R 19,05x 24x 8/ 11,1 (CR 99076)

WSH R 19,05x 24x 8/ 11,1 (CR 99076)

Značka: DICHTOMATIK
kód zboží: 016341
278,80 Kč bez DPH 337,35 Kč s DPH
ks
-+
skladem 2 ks
WSH R 20x 23,6x 8/ 11 (CR 99078)

WSH R 20x 23,6x 8/ 11 (CR 99078)

Značka: DICHTOMATIK
kód zboží: 016342
253,44 Kč bez DPH 306,66 Kč s DPH
ks
-+
skladem 2 ks
WSH R 22x 30,2x 6,6/ 9,1 (CR 99084)

WSH R 22x 30,2x 6,6/ 9,1 (CR 99084)

Značka: DICHTOMATIK
kód zboží: 016343
293,04 Kč bez DPH 354,58 Kč s DPH
ks
-+
na objednávku
WSH R 22x 30,2x 8/ 12 (CR 99085)

WSH R 22x 30,2x 8/ 12 (CR 99085)

Značka: DICHTOMATIK
kód zboží: 016344
278,80 Kč bez DPH 337,35 Kč s DPH
ks
-+
skladem 2 ks
WSH R 24x 28,7x 8/ 11,1 (CR 99092)

WSH R 24x 28,7x 8/ 11,1 (CR 99092)

Značka: DICHTOMATIK
kód zboží: 016345
269,76 Kč bez DPH 326,41 Kč s DPH
ks
-+
na objednávku
WSH R 25x 33x 8/ 11 (CR 99098)

WSH R 25x 33x 8/ 11 (CR 99098)

Značka: DICHTOMATIK
kód zboží: 016346
264,58 Kč bez DPH 320,14 Kč s DPH
ks
-+
skladem 1 ks
WSH R 25,4x 31x 8/ 11,1 (CR 99100)

WSH R 25,4x 31x 8/ 11,1 (CR 99100)

Značka: DICHTOMATIK
kód zboží: 016347
266,56 Kč bez DPH 322,54 Kč s DPH
ks
-+
skladem 2 ks
WSH R 26,01x 33,4x 8/ 12 (CR 99103)

WSH R 26,01x 33,4x 8/ 12 (CR 99103)

Značka: DICHTOMATIK
kód zboží: 016348
288,07 Kč bez DPH 348,56 Kč s DPH
ks
-+
skladem 2 ks
WSH R 28x 34,9x 9,5/ 12,7 (CR 99111)

WSH R 28x 34,9x 9,5/ 12,7 (CR 99111)

Značka: DICHTOMATIK
kód zboží: 016349
275,83 Kč bez DPH 333,75 Kč s DPH
ks
-+
skladem 1 ks
WSH R 29,36x 34,3x 9,5/ 12,7 (CR 99120)

WSH R 29,36x 34,3x 9,5/ 12,7 (CR 99120)

Značka: DICHTOMATIK
kód zboží: 016350
290,99 Kč bez DPH 352,10 Kč s DPH
ks
-+
na objednávku
WSH R 29,85x 35,6x 5/ 11,1 (CR 99122)

WSH R 29,85x 35,6x 5/ 11,1 (CR 99122)

Značka: DICHTOMATIK
kód zboží: 016351
294,15 Kč bez DPH 355,92 Kč s DPH
ks
-+
na objednávku
WSH R 30x 35,6x 8/ 11 (CR 99114)

WSH R 30x 35,6x 8/ 11 (CR 99114)

Značka: DICHTOMATIK
kód zboží: 016352
259,56 Kč bez DPH 314,07 Kč s DPH
ks
-+
na objednávku
WSH R 30,18x 35,6x 8/ 11,1 (CR 99118)

WSH R 30,18x 35,6x 8/ 11,1 (CR 99118)

Značka: DICHTOMATIK
kód zboží: 016353
334,80 Kč bez DPH 405,11 Kč s DPH
ks
-+
na objednávku
WSH R 31,8x 38,1x 8/ 11,1 (CR 99125)

WSH R 31,8x 38,1x 8/ 11,1 (CR 99125)

Značka: DICHTOMATIK
kód zboží: 016354
284,87 Kč bez DPH 344,69 Kč s DPH
ks
-+
na objednávku
Strana 1/115123...115další
