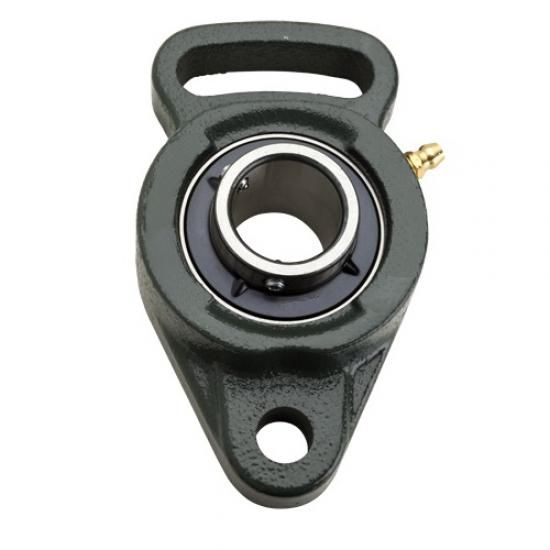

Přírubová ložisková jednotka NSK UCFA 206 – dvouotvorová kosočtverečná (UCFA)
Přírubová ložisková jednotka NSK UCFA 206 z řady UCFA má litinové těleso s dvouotvorovou přírubou kosočtverečného (rhombus) tvaru – konstrukční alternativa k oválné dvouotvorové UCFL s jinými rozměry a roztečí příruby. Vložkové kuličkové ložisko se širokým vnitřním kroužkem a kulovým vnějším povrchem umožňuje samonastavení (self-alignment) při montáži.
Technické parametry
Parametr | Hodnota |
|---|---|
Značka | NSK |
Označení | UCFA 206 |
Provedení | UCFA – přírubové těleso, 2 montážní otvory, kosočtverečná příruba |
Vnitřní průměr d | 30 mm |
Způsob jištění na hřídeli | stavěcí šrouby ve vnitřním kroužku ložiska |
Radiální vůle | Normální (CN), dle JIS B 1558 |
Dynamická únosnost Cr | 19,5 kN |
Statická únosnost C0r | 11,3 kN |
Provedení
Kosočtverečný tvar dvouotvorové příruby je konstrukční alternativa k oválné přírubě UCFL – volí se podle rozteče montážních otvorů dané konstrukce stroje. Vložené ložisko je zajištěno na hřídeli stavěcími šrouby a jeho kulový vnější povrch umožňuje vyrovnání drobné nesouosnosti.
Doporučené použití
Jednotky UCFA se používají tam, kde je vyžadována kompaktní dvouotvorová příruba s jinou roztečí, než nabízí UCFL.
Značení a záměnnost
Rozměry vrtání odpovídají stejné JIS nomenklatuře jako u řady UC a srovnatelných jednotek jiných výrobců.
Proč NSK
NSK je japonský výrobce valivých ložisek s dlouhou historií (založen 1916). Jednotka UCFA 206 kombinuje samonastavitelné kuličkové ložisko a parametry Cr/C0r doložené přímo z oficiálních technických podkladů NSK.
