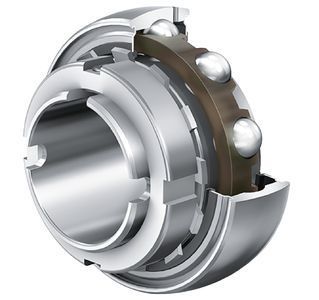

Vložkové kuličkové ložisko NSK UK 210 – kuželová díra, stahovací pouzdro
Vložkové kuličkové ložisko NSK UK 210 z řady UK má kuželovou díru (kužel 1:12) a dodává se samostatně, bez ložiskového tělesa. Na rozdíl od provedení s válcovou dírou (UC/AS/AEL) se ložisko na hřídel upevňuje pomocí odděleně dodávaného adaptérového (stahovacího) pouzdra – to se nasune na válcovou hřídel, ložisko se nasadí na kuželovou vnější plochu pouzdra a dotažením pojistné matice se pouzdro stlačí a vytvoří svěrné spojení. Výhodou je, že přesný průměr hřídele není kritický a ložisko lze snadno posunout do libovolné polohy na hřídeli.
Technické parametry
Parametr | Hodnota |
|---|---|
Značka | NSK |
Označení | UK 210 |
Typ ložiska | Jednořadé kuličkové vložkové ložisko s kuželovou dírou, bez tělesa |
Díra | kuželová 1:12, jmenovitý průměr 50 mm |
Způsob jištění na hřídeli | adaptérové (stahovací) pouzdro + pojistná matice (dodává se samostatně) |
Radiální vůle | Normální (CN), dle JIS B 1558 |
Dynamická únosnost Cr | 35 kN |
Statická únosnost C0 | 23,2 kN |
Provedení
Kuželová díra a adaptérové pouzdro umožňují montáž na hřídel bez nutnosti přesné výrobní tolerance průměru hřídele a bez nutnosti axiálního přístupu z čela hřídele. Kulový vnější povrch vnějšího kroužku ložiska dosedá do sférického sedla tělesa a umožňuje samonastavení (self-alignment) při mírné nesouosnosti.
Doporučené použití
Vložkové ložisko UK 210 je vhodné pro dlouhé hřídele a aplikace, kde je potřeba snadno nastavit axiální polohu ložiska na hřídeli nebo kde přesnost průměru hřídele neodpovídá běžné toleranci pro nalisování.
Značení a záměnnost
Rozměry díry, vnějšího průměru a šířky odpovídají stejné JIS nomenklatuře jako u srovnatelné velikosti řady UC a u obdobných ložisek jiných výrobců.
Proč NSK
NSK je japonský výrobce valivých ložisek s dlouhou historií (založen 1916). Vložkové ložisko UK 210 kombinuje kuželovou díru s adaptérovým pouzdrem a parametry Cr/C0r doloženými přímo z oficiálních technických podkladů NSK.
